前几天有学员反应用1200PLC与200SMART进行PN通信，无法正常建立连接，于是做了测试，发现是可以的。下面就为大家介绍测试的过程和运行监控的结果以及一些注意事项。
一、 所需软件及硬件
STEP7 MircoWin smart2.7版、博途V17；CPU1214一台，固件版本为V4.5，ST30一台，固件版本为V2.6；网线两条。
二、 项目组态编程
1. 200SMART组态编程
200SMART编程软件自V2.4版本、CPU固件也是自2.4版本起起开始支持Profinet通信。200SMART即可以做IO控制器，也可以做IO设备。下面的例程以200SMART做IO设备举例。首先打开软件建立一个名为“设备IO”的项目，点击“系统块”，在弹出的对话框中设置IP地址，我这里设置的是192.168.0.101，与实物PLC一致。如下图1所示：
图1
点击菜单栏的工具-PROFINET选项，在弹出的画面中勾选智能设备，其余选项默认即可，然后点击下一步，如下图2所示：
图2

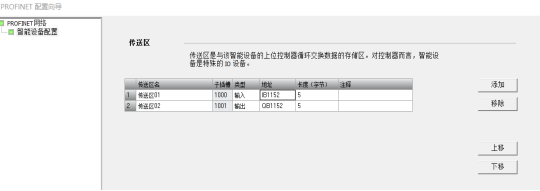

将默认的SBR0子程序重命名为配方处理，建立一个带参数的子程序。在变量表中建立相应的接口参数，程序编辑区编写配方处理程序，在下一步的画面中配置传输区，即和1200PLC的数据交换区。可通过“添加”、“移除”按钮来增加或移除输入输出传送区。注意：这里的输入和输出起始地址IB1152、QB1152不能更改，且输入输出传送区最大长度为128个字节，地址和长度出错均会报错。为测试方便，我配置了5个字节，如下图3所示：
图3
下面的步骤是导出200SMART的GSD文件。首先点击浏览按钮，选择放置生成的GSD文件的文件夹，如下图4中选择的桌面的GSD文件夹；然后点击导出按钮，最后一定记得还要点击生成按钮。注意，当你在博图中做过多次配置200SMART做IO设备的项目时，切记要将本次生成的GSD文件名系住。因为200SMART的GSD文件名都很相似，在博途中选错了是没法建立通信的。本次的文件名如图中的红色方框内所示：
图4
至此，200SMART PLC作为PN通信的IO设备的组态步骤设置完毕。
2. 1200PLC组态设置
在博途建立一个名称为“PN控制器”的项目，添加一台1214CPU，固件版本为V4.5，设置IP地址为192.168.0.105，与实物PLC一致，且和200SMARTPLC处于同一网段，如下图5所示：
图5
安装GSD文件。点击菜单-选项-管理通用站描述文件(GSD)，在弹出的对话框中按下图6中的1、2、3步骤操作，即可安装好GSD文件。注意：图中步骤1源路径选择放置GSD的文件夹。当选好后，相应的GSD文件会显示在“导入路径内容”的列表当中，勾选后点安装即可。如下图6所示：
图6
点击网络视图，组态IO设备200SMART PLC。安装好200SMART PLC的GSD文件后，该设备的位置在硬件目录的Other field devices文件夹下，将其拖拽至网络视图中，为其分配IO控制器1214CPU。然后双击200SMART PLC，查看“设备概览”，可以看到已自动分配了IQ传输区域，这里的传输区域地址是指1200PLC的地址，而且与200SMART不同，地址可以更改。注意两者的地址对应，1200的Q区对应200SMART的I区，也就是1200将Q区数据传送至200SMART的I区；另一组对应地址则相反，1200的I区接收200SMART Q区发送过来的数据。示例中的地址对应为1200的QB68-72对应200SMART的IB1152-56；IB68-72对应200SMART的QB1152-56组态即传送区地址如下图7、8所示：
图7
图8
三、 测试
分别将项目下载至对应的PLC，在博图里建一个监控表，输入传送区地址，并在Q区填写要发送的数据；在200SMART编程软件里打开状态监控表，输入传送区地址，并在Q区填写要发送的数据。观察下图9可见，数据都已成功传送、接收，说明两者已建立了正常的PN通信。
图9
总结：建立PN通信其实很简单，只要熟悉了组态的步骤一般都可以通信成功，希望这篇文章可以为大家学习PN通信带来帮助。
