为何低压接触器辅助触点最小导通容量是17V/5mA

低压接触器辅助触点最小导通容量是17V/5mA(图1)，用于定义其在一定试验条件下的导通可靠性，但是为何定义17V/5mA，而不是别的电压和电流值呢？

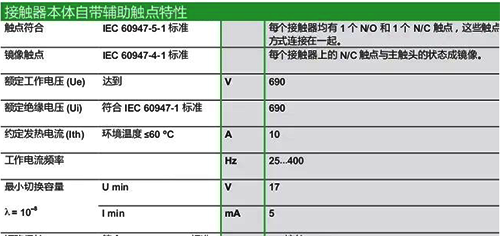

图1 辅助触点的小导通容量

在一个典型的控制电路中(图2)，如果触头端产生的压降Uk，大到使控制器(Control system)输入端的电压Ue低于其允许工作电平时，就会出现故障。

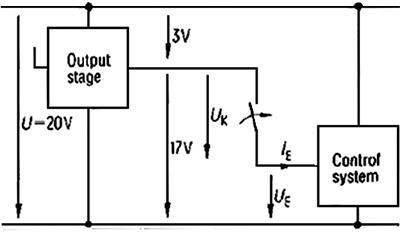

图2 典型电子式控制装置电气图

DIN19240-1985对电子式控制装置中电气极限条件做了如下规定：供电电压：U=20.4~28.8V；H信号：Ue=13~30.2V，Ie≤15mA；L信号：Ue=-3~5V；存储器可编程控制器PLC SIMATIC S5常规的工作值是：Ue=24V；Ie=8.5mA；输出级内部的电压降一般为2~3V。

在最不利的情况下，图2中辅助触头端Uk电压为：Ue=20V-3V=17V；回路电流为：Ie=13V÷24V×8.5mA=4.6mA；允许的触头接触电阻为：R=(17V-13V)÷4.6mA=870Ω。

因此，对于辅助触头导通可靠性试验的参数就定义为：17V/5mA。

辅助触头导通可靠性试验需要遵照标准GB/T14048.17 第5-4部分：控制电路电器和开关元件+小容量触头的性能评定方法+特殊试验。

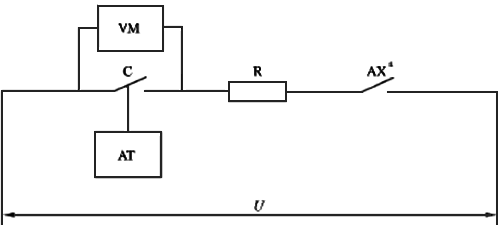

试验中，会监测触头C两端的电压降和回路电流，如果触头两端的电压降超过5%或其他定义值，且持续持续时间超过5ms，则记录为一次失效，厂家按照该17V/5mA的参数测试过后，才能宣称满足一定的可靠性。
