使用FOR和NEXT指令可在重复执行分配计数的循环中执行程序段，每条FOR指令需要一条NEXT指令，将FOR-NEXT循环置于最大嵌套深度为8层的FOR-NEXT循环内。
FOR指令标记循环的开始，NEXT指令为循环体的结束指令。
一、FOR-NEXT指令说明
（1）FOR指令管脚说明
INIT、FINAL分别定义起始值和结束值。
使能输入EN有效，循环体开始执行，执行到NEXT指令时返回，每执行一次循环体，当前值计数器INDX增1，达到终止值FINAL时，循环结束。
使能输入无效时，循环体程序不执行。每次使能输入有效，指令自动将各参数复位。
注意：使用 FOR 和 NEXT 指令可在重复执行分配计数的循环中执行程序段。每条 FOR 指令需要一条 NEXT 指令。
二、FOR-NEXT 简单循环编程案例（字节）
编程要求：通过FOR-NEXT循环指令把1 -100数字依次放入VB100-VB199地址里。
（1）建立指针地址：VD10是指指针，就相当于手指指向一样，&VB100是指针指向的起始地址或首地址，相当于你手指指向的第一个地址。

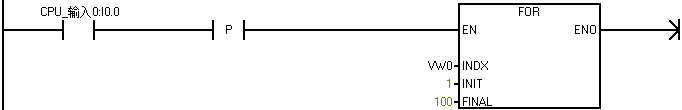

（2）启用FOR循环，EN端使能端不需要一直接通，只需要使用沿脉冲（上升沿）触发，INDX存放于循环次数使用字数据类型表示，INIT表示起始循环次数，FINAL表示结束循环次数。
（3）写入指针与指针偏移，当执行一次循环VB1000值加一，把VB1000写入至VB100，当循环一次指针偏移一个字节。
（4）循环结束完成
（5）演示效果
从VB100开始的100字节分别为VB100-VB199写入1-100数字。
三、FOR-NEXT 简单循环编程案例（字）
编程要求：通过FOR-NEXT循环指令把1 -100数字依次放入VW100-VW298地址里。
（1）建立指针地址：VD10是指指针，就相当于手指指向一样，&VB100是指针指向的起始地址或首地址，相当于你手指指向的第一个地址。
（2）启用FOR循环，EN端使能端不需要一直接通，只需要使用沿脉冲（上升沿）触发，INDX存放于循环次数使用字数据类型表示，INIT表示起始循环次数，FINAL表示结束循环次数。
（3）写入指针与指针偏移，把VW0当前循环次数存放到指针指向的VW100地址里，在通过加法指令把VW100 2=VW102，这里为什么要加2呢？是因为既然是循环字，字由两个字节组成，所以加2是为了依次排序下去。
（4）循环结束完成
（5）效果演示
从VW100开始的100字分别为VW100-VW298写入1-100数字。
四、FOR-NEXT 简单循环编程案例（双字）
编程要求：通过FOR-NEXT循环指令把1 -100数字依次放入VD100-VD496地址里。
（1）建立指针地址：VD10是指指针，就相当于手指指向一样，&VB100是指针指向的起始地址或首地址，相当于你手指指向的第一个地址。
（2）启用FOR循环，EN端使能端不需要一直接通，只需要使用沿脉冲（上升沿）触发，INDX存放于循环次数使用字数据类型表示，INIT表示起始循环次数，FINAL表示结束循环次数。
（3）写入指针与指针偏移，写入指针与指针偏移，当执行一次循环VD1000值加一，把VD1000写入至VD100，当循环一次指针偏移一个双字。
（4）循环结束完成
（5）演示效果
从VD100开始的100双字分别为VD100-VD496写入1-100数字。
问答专区
（1）从以上图中可以看出字节/字/双字都可以达到1到100数值，但VW0值都是101这是为何呢？
答：设定循环次数是100次，但FOR循环指令需要再进行循环一次进行对比，直到循环次数大于100设定值，才能停止，停止将不再执行FOR循环到NEXT这段程序。
（2）为什么传送字的时候不需要转换，而传送字节、双字的时候需要转换呢？
答：FOR循环指令只能支持字的数据类型，所以不需要转换直接使用，而字节/双字才需要转换。
（3）FOR-NEXT指令的循环次数如何计算？
答：FOR-NEXT工作过程：启用FOR-NEXT指令，首先将 INIT( 初始值) 复制到 INDX（当前循环次数）；每执行一次，INDX (当前循环次数) 加1； 如 果 INDX 大于 FINAL (终止循环次数)，终止循环。
比如： INIT=1 FINAL=10，则循环体被执行10次，然后退出循环， 退出循环后INDX=11
INIT=0,FINAL=10, 则循环体被执行11次，然后退出循环，退出循环后INDX=11
（4）FOR-NEXT指令执行时，主程序是否执行，对扫描周期的影响？
答：程序自上而下循环扫描，当FOR-NEXT指令启用后，则循环体被循环执行，直至循环次数到达，循环结束，程序继续向下执行。即在一个扫描周期内执行循环完毕后才会向下执行，循环次数越多，会导致扫描周期时间延长越多。如果循环次数过多或者出现死循环，会导致扫描周期时间超过看门狗时间，报出看门狗超时的致命错误，CPU停机并且SF/DIAG灯红灯常亮。
（5）如何在FOR-NEXT执行循环过程中，退出循环？
答：您可以在FOR/NEXT 指令处于循环过程中时，在循环体中修改FINAL (终止循环次数)数值。
